Renseignements de base Nissan Pathfinder 2025

AVERTISSEMENT

Le non-respect des avertissements et des directives relatives à l'utilisation appropriée du système de freinage d'urgence automatique avec dispositif de détection de piétons pourrait entraîner des blessures graves, voire mortelles.

• Le système de freinaged'urgence automatique avec dispositif de détection de piétons représente une aide supplémentaire pour le conducteur.

  Il ne remplace pas la vigilance du conducteur relative aux conditions de circulation ou à la responsabilité de conduire prudemment. Il ne peut pas éviter des accidents découlant d'une conduite imprudente ou dangereuse.

• Le système de freinaged'urgence automatique avec dispositif de détection de piétons ne fonctionne pas dans toutes les conditions de conduite, de circulation, de température et de la route.

Le système de freinage d'urgence automatique avec dispositif de détection de piétons peut aider le conducteur lorsqu'il y a un risque de collision frontale avec un véhicule ou un piéton qui le précède dans la voie de circulation.

Le système de freinage d'urgence automatique avec dispositif de détection de piétons utilise un capteur de radar situé à l'avant du véhicule B pour mesurer la distance par rapport au véhicule qui le précède dans la même voie. Pour les piétons, le système de freinage d'urgence automatique avec dispositif de détection de piétons utilise une caméra installée derrière le pare-brise A en plus du capteur de radar.

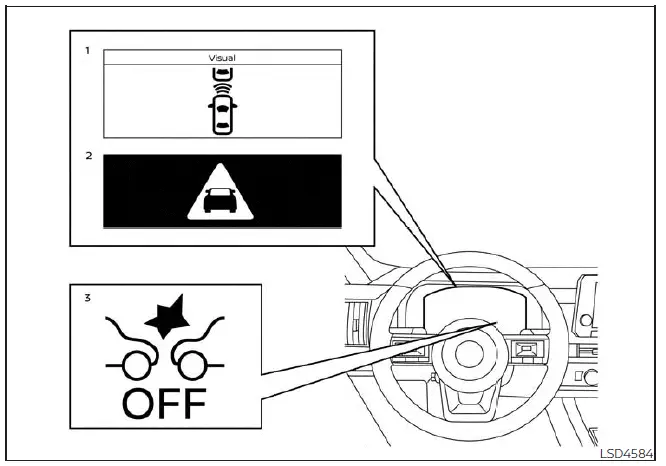

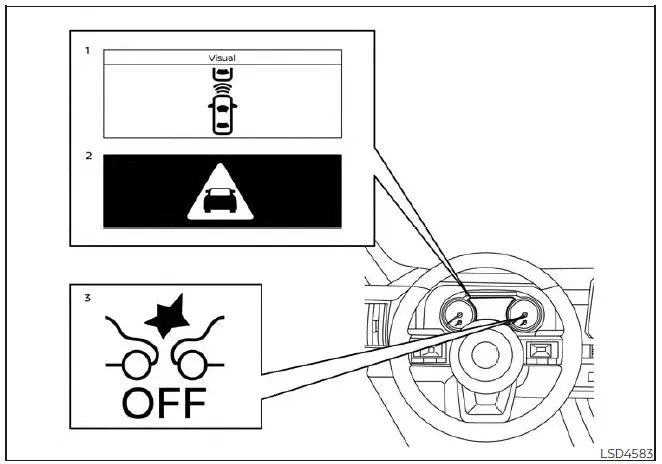

Fonctionnement du système de freinage d'urgence automatique avec dispositif de détection de piétons

1. Témoin de détection du véhicule suivi.

2. Témoin d'avertissement d'urgence du système de freinage d'urgence automatique avec dispositif de détection de piétons 3. Témoin d'avertissement OFF (hors fonction) du système de freinage d'urgence automatique avec dispositif de détection de piétons Le système de freinage d'urgence automatique fonctionne à une vitesse supérieure à environ 5 km/h (3 mi/h). Pour la fonction de détection de piétons, le système fonctionne lorsque le véhicule roule entre 10 à 60 km/h (6 à 37 mi/h).

Pour les véhicules dotés d'un affichage de 18 cm (7 po)

Pour les véhicules dotés d'un affichage de 31,2 cm (12,3 p

Si un risque de collision frontale est détecté, le système de freinage d'urgence automatique avec dispositif de détection de piétons avertit d'abord le conducteur en faisant clignoter le témoin de détection du véhicule suivi ( jaune) à l'écran multifonction et en émettant une alerte sonore.

Si le conducteur freine rapidement et avec force après l'avertissement, et si le système de freinage d'urgence automatique avec dispositif de détection de piétons détecte qu'une collision frontale peut toujours se produire, le système augmente automatiquement la force de freinage.

Si le conducteur ne réagit pas, le système de freinage d'urgence automatique avec dispositif de détection de piétons émet un deuxième avertissement visuel (clignotant) (rouge et blanc) et sonore. Si le conducteur relâche la pédale d'accélérateur, le système applique alors un freinage partiel.

Si le risque de collision devient imminent, le système de freinage d'urgence automatique avec dispositif de détection de piétons s'applique plus difficilement de façon automatique.

Pendant que le système de freinage d'urgence automatique avec dispositif de détection de piétons est en fonction, vous pourriez entendre un bruit provenant du fonctionnement des freins.Ceci est normal et indique que le système fonctionne correctement.

REMARQUE :

Les feux d'arrêt du véhicule s'allument lorsque le freinage est effectué au moyen du système de freinage d'urgence automatique avec dispositif de détection de piétons.

En fonction de la vitesse du véhicule et de la distance par rapport au véhicule ou au piéton qui précède, ainsi que des conditions de conduite et de la route, le système peut aider le conducteur à éviter une collision frontale ou à en atténuer les conséquences si une collision ne peut être évitée.

Si le conducteur manoeuvre le volant, accélère ou freine, le système de freinage d'urgence automatique avec dispositif de détection de piétons fonctionne avec un retard ou ne fonctionne pas.

Le freinage automatique est interrompu dans les conditions suivantes :

• lorsque vous tournez le volant pour éviter une collision;
• lorsque vous appuyez sur la pédale d'accélérateur;
• lorsqu'il n'y a aucun véhicule qui précède ou piéton.

Si le système de freinage d'urgence automatique avec dispositif de détection de piétons a immobilisé le véhicule, il demeure à l'arrêt pendant environ 2 secondes avant que les freins soient relâchés.

Activation et désactivation du système de freinage d'urgence automatique avec dispositif de détection de piétons Nissan Pathfinder R53

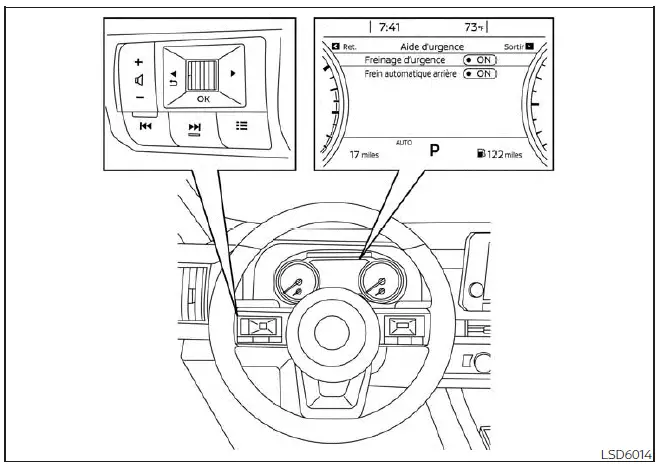

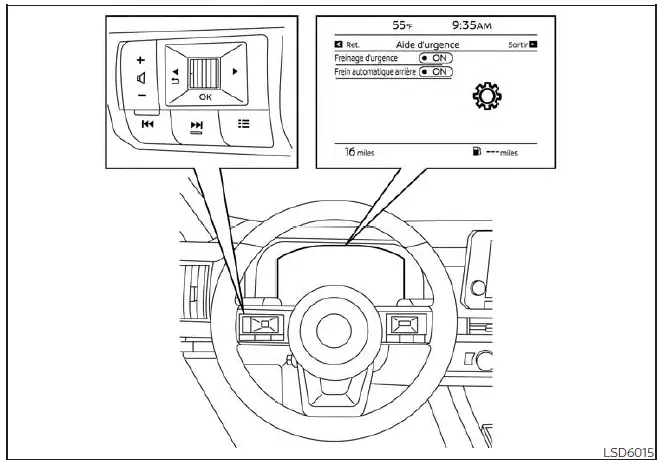

Effectuez les étapes suivantes pour activer ou désactiver le système de freinage d'urgence automatique avec dispositif de détection de piétons.

1. Appuyez sur le bouton jusqu'à ce que l'option " Réglages " s'affiche à l'écran multifonction. Utilisez la molette de défilement pour sélectionner l'option " Assist. au conduct. ", puis appuyez sur le bouton OK.

2. Sélectionnez " Aide d'urgence ", puis appuyez sur le bouton OK.

3. Sélectionnez l'option " Freinage d'urgence " et appuyez sur le bouton OK pour activer ou désactiver le système.

Lorsque vous désactivez le système de freinage d'urgence automatique avec dispositif de détection de piétons, le témoin d'avertissement de désactivation du système de freinage d'urgence automatique avec dispositif de détection de piétons s'allume.

Pour les véhicules dotés d'un affichage de 18 cm (7 po)

Pour les véhicules dotés d'un affichage de 31,2 cm (12,3 po)

REMARQUE :

• Le système de freinage d'urgence automatique avec dispositif de détection de piétons est activé automatiquement lorsque le moteur redémarre.
• Le système de détection de collision frontale intelligent est intégré dans le système de freinage d'urgence automatique avec dispositif de détection de piétons. Il n'y a pas de sélection séparée à l'écran multifonction du véhicule pour le système de détection de collision frontale intelligent. Lorsque le système de freinage d'urgence automatique est coupé, le système de détection de collision frontale intelligent est automatiquement mis hors fonction.

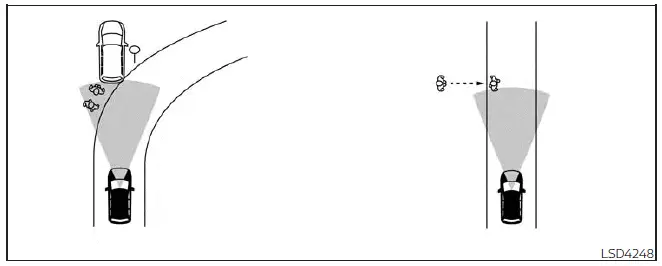

Limitations du système de freinage d'urgence automatique avec dispositif de détection de piétons

AVERTISSEMENT

Les limitesdusystèmedefreinaged'urgence automatique avec dispositif de détection de piétons sont répertoriées ci-dessous. Le fait de ne pas conduire le véhicule conformément à ces limites du système peut entraîner des blessures graves ou mortelles.

• Le système de freinage d'urgence automatique avec dispositif de détection de piétons ne peut pas détecter tous les véhicules et piétons dans toutes les conditions.
• Le système de freinaged'urgence automatique avec dispositif de détection de piétons ne détecte pas les objets suivants :
  • Piétons de petite taille (par exemple, un enfant), en position assise, qui utilisent un véhiculejouet ou une planche à roulettes, en scooter ou en fauteuil roulant, ou qui ne sont pas debout ou en position de marche.
  • Animaux de toutes tailles.
  • Obstacles (par exemple, des objets ou des débris) sur la route ou sur le bord de la route.
  • Véhicules venant en sens inverse ou traversant une intersection.
  • Véhicules dont les pneus sont difficiles à voir ou dont la forme à l'arrière est difficile à distinguer ou obstruée.
  • Véhicules stationnés.
• Le système de freinaged'urgence automatique avec dispositif de détection de piétons présente quelques limites de rendement.
  • Si un véhicule immobile se trouve dans la trajectoire votre véhicule, le système ne fonctionne pas lorsque votre véhicule s'en approche à une vitesse supérieure à environ 80 km/h (50 mi/h).
  • La détection de piétons ne fonctionne pas lorsque le véhicule se déplace à des vitesses supérieures à environ 60 km/h (37 mi/h) ou inférieures à environ 10 km/h (6 mi/h).
• Pour les piétons, le système de freinage d'urgence automatique avec détection de piétons n'émettra pas le premier avertissement.
• Le système de système de freinage d'urgence automatique avec dispositif de détection de piétons peut ne pas fonctionner correctement ou détecter un véhicule ou un piéton qui le précède dans les conditions suivantes :
  • Dans des conditions de faible visibilité (comme en temps de pluie, de neige, de brouillard, de tempête de poussière, de tempête de sable et lorsque des projections de la route proviennent d'autres véhicules).
  • Si de la saleté, de la glace, de la neige, du brouillard ou d'autres matériaux recouvrent la zone du capteur du radar ou la zone de la caméra du pare-brise.
  • Si une lumière éblouissante (provenant par exemple du soleil ou de feux de route) entre dans la caméra avant ou s'il se produit un changement soudain de luminosité (par exemple, en entrant dans un tunnel ou en conduisant sous la foudre).
  • Dans des conditions de faible luminosité, par exemple dans des tunnels ou pendant la nuit, y compris lorsque les phares de votre véhicule sont éteints ou tamisés, ou lorsque les feux arrière du véhicule devant sont éteints.
  • Lorsque la direction de la caméra est mal alignée.
  • Lorsque vous conduisez sur une pente descendante abrupte, sur une route sinueuse ou sur une route cahoteuse comme une route de terre.
  • En cas d'interférence par d'autres sources radar.
  • Lorsque la position ou le mouvement de votre véhicule change rapidement ou de manière significative (par exemple, changement de voie, virage, manoeuvre brusque, accélération ou décélération soudaine).
  • Si votre véhicule ou le véhicule ou piéton devant vous se déplace rapidement ou de manière significative, ne permettant pas au systèmede détecter et de réagir dans le temps (par exemple, un piéton près du véhicule qui se déplace rapidement vers ce dernier, un véhicule qui vous coupe la voie, un changement de voie, un virage soudain, une accélération ou une décélération soudaine).
  • Lorsque le véhicule ou le piéton est à l'écart de la trajectoire à l'avant du véhicule.
  • Si la différence de vitesse entre les deux véhicules est faible.
  • Le profil du piéton est partiellement masqué ou non identifiable; par exemple, en raison de bagages, d'une poussette, du port de vêtements ou d'accessoires encombrants ou amples, ou d'une posture unique (mains levées, etc.).
  • Il y a peu de contraste entre une personne et l'arrière-plan, par exemple si la couleur ou le type de vêtements qu'elle porte se fond à l'arrière-plan.
  • Pendant environ les 15 secondes après le démarrage du moteur.
  • Si le véhicule devant a une forme unique ou inhabituelle, est extrêmement bas ou haut, transporte une cargaison spéciale ou est étroit (par exemple, une motocyclette).
  • Lorsque le véhicule ou le piéton se trouve près d'un panneau de signalisation, d'une zone réfléchissante (par exemple, de l'eau sur la route) ou dans l'ombre.
  • Lorsque plusieurs piétons sont regroupés.
  • Lorsque la vue du piéton est masquée par un véhicule ou un autre objet.
  • Lorsque le véhicule tracte une remorque ou un autre véhicule.
• Le rendement du système peut se dégrader dans les conditions suivantes :
  • Le véhicule roule sur une chaussée glissante.
  • Le véhicule roule sur une pente.
  • Des bagages trop lourds se trouvent sur la banquette arrière ou dans l'aire de chargement de votre véhicule.
• Le système contrôle automatiquement le fonctionnement du capteur (radar et caméra), dans certaines limites. Le système peut ne pas détecter certaines formes d'obstruction de la zone du capteur, telles que de la glace, de la neige ou des autocollants, par exemple. Dansces cas, le système peut être dans l'impossibilité d'avertir le conducteur de façon adéquate. Assurez-vous de vérifier, nettoyer et dégager régulièrement les zones des capteurs.
• Dans certaines conditions de route et de circulation, le système de freinage d'urgence automatique avec dispositif de détection de piétons peut inopinément appliquer un freinage partiel. Lorsqu'une accélération est nécessaire, enfoncez la pédale d'accélérateur pour neutraliser le système.
• Le système de freinaged'urgence automatique (AEB) avec dispositif de détection de piétons pourrait s'activer s'il détecte un motif, un objet, une ombre ou des lumières qui sont semblables à la silhouette de véhicules ou de piétons, ou qui sont de la même taille et dans la même position que les feux arrière d'un véhicule ou d'une moto.
• Le système pourrait continuer à fonctionner si le véhicule devant effectue un virage vers la droite ou vers la gauche.
• Le système pourrait s'activer lorsque votre véhicule s'approche d'un véhicule devant et que vous effectuez un dépassement.
• Selon la forme de la route (route sinueuse, entrée et sortie de la courbe, réglementation de la voie, construction en cours, etc.), le système pourrait s'activer temporairement pour le véhicule circulant en sens inverse devant le vôtre.

AVERTISSEMENT

• Les limites du système de freinage d'urgence automatique avec dispositif de détection de piétons sont répertoriées ci-dessous. Le fait de ne pas conduire le véhicule conformément à ces limites du système peut entraîner des blessures graves ou mortelles.
• Le système de freinaged'urgence automatique (AEB) avec dispositif de détection de piétons peut réagir aux éléments suivants :
  • Objets sur le côté de la route (signalisation routière, barrières de sécurité, piéton, motocyclette, véhicule, etc.);
  • Piétons lors de la conduite sur les allées étroites, etc.;
  • Piétons qui entrent temporairement dans la voie de circulation ou qui s'approchent de celle-ci pour éviter les obstacles sur l'accotement de la route;
  • Objets au-dessus de la route (pont bas, signalisation routière, etc.);
  • Objets sur la surface de la route (voie ferrée, grille, plaque d'acier, etc.);
  • Objets dans le garage de stationnement (poutre, montant, etc.);
  • Piétons ou motocyclettes s'approchant de la voie empruntée;
  • Véhicules, piétons, motocyclettes ou objets dans les voies adjacentes ou près du véhicule;
  • Piétons venant en sens inverse;
  • Objets sur la route (comme des arbres).
• Les distances de freinage augmentent sur des surfaces glissantes.
• Le bruit excessif a une incidence sur le timbre du carillon d'avertissement et il se peut qu'il ne soit pas entendu.

Système temporairement indisponible Nissan Pathfinder 2022

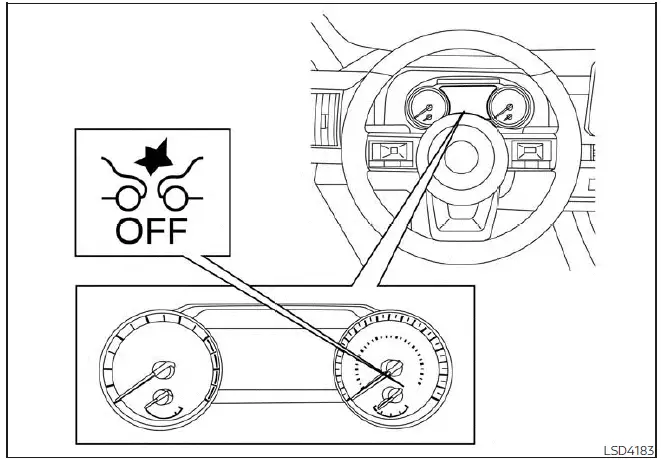

Pour les véhicules dotés d'un affichage de 18 cm (7 po)

Condition A :

Dans les conditions suivantes, le témoin d'avertissement de désactivation du système de freinage d'urgence en marche avant (AEB) avec dispositif de détection de piétons clignote et le système se désactive de façon automatique.

• Le capteur du radar capte les interférences provenant d'une autre source radar.
• La zone de la caméra du pare-brise est embuée ou gelée.
• Une lumière intense est réfléchie à l'avant.
• La température de l'habitacle est supérieure à environ 40 ºC [104 ºF] sous la lumière directe du soleil.
• La zone de la caméra du pare-brise est recouverte en permanence de saleté, etc.

Mesures à prendre

Lorsque les conditions indiquées ci-dessus ne sont plus présentes, le système de freinage d'urgence automatique avec dispositif de détection de piétons se réactive de façon automatique.

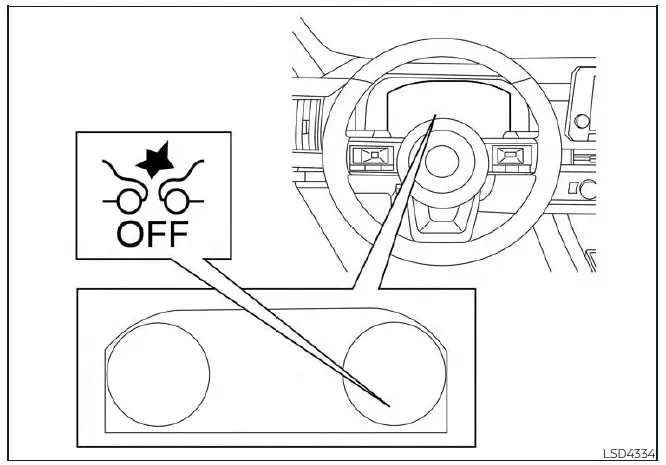

Pour les véhicules dotés d'un affichage de 31,2 cm (12,3 po)

REMARQUE :

Lorsque l'intérieur du pare-brise sur la zone de la caméra est embué ou gelé, un certain délai est nécessaire pour le nettoyer ou le dégeler après l'activation de la climatisation. Si de la saleté se trouve sur cette zone, il vous est recommandé de vous rendre un concessionnaire NISSAN.

Condition B :

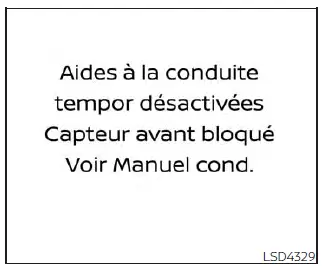

Lorsque le mauvais temps (pluie, brouillard, neige, etc.) bloque le capteur de radar avant, le système de freinage d'urgence automatique avec détection de piétons est automatiquement désactivé, le témoin d'avertissement de désactivation du système de freinage d'urgence automatique avec dispositif de détection de piétons clignote, le carillon retentit et le message d'avertissement " Aides à la conduite tempor.

désactivées Capteur avant bloqué Voir Manuel cond. " s'affiche à l'écran multifonction.

Mesures à prendre :

Lorsque les conditions décrites ci-dessus ne sont plus présentes, le message d'avertissement disparaît de l'écran multifonction.

Si le message d'avertissement " Aides à la conduite tempor. désactivées Capteur avant bloqué Voir Manuel cond. " continue d'être affiché, faites vérifier le système.

Nous vous recommandons de vous rendre chez un concessionnaire NISSAN pour cet entretien.

Condition C :

Lorsque le capteur de radar du pare-chocs avant est obstrué ou recouvert de souillure, le système de freinage d'urgence automatique avec dispositif de détection de piétons est automatiquement désactivé. Le carillon retentit et le message d'avertissement " Aides à la conduite tempor. désactivées Capteur avant bloqué Voir Manuel cond. " s'affiche à l'écran multifonction.

Mesures à prendre :

Si le message d'avertissement s'affiche, arrêtez le véhicule dans un endroit sûr, appuyez sur le bouton de stationnement pour engager la position P (stationnement) et coupez le moteur. Lorsque le signal du radar est interrompu temporairement, nettoyez la zone du capteur du pare-chocs avant et redémarrez le moteur. Si le message d'avertissement " Aides à la conduite tempor. désactivées Capteur avant bloqué Voir Manuel cond. " continue d'être affiché, faites vérifier le système.Nous vous recommandons de vous rendre chez un concessionnaire NISSAN pour cet entretien.

Condition D :

Lorsque vous conduisez sur des routes avec des structures routières ou des bâtiments limités (par exemple, des ponts longs, les champs de neige, la conduite près de longs murs), le système peut allumer le témoin d'avertissement et afficher le message d'avertissement " Aides à la conduite tempor. désactivées Capteur avant bloqué Voir Manuel cond. ".

Mesures à prendre :

Lorsque les conditions de conduite mentionnées ci-dessus ne sont plus présentes, réactivez le système.

Condition E :

Lorsque le système de contrôle dynamique du véhicule est désactivé, le système de freinage d'urgence automatique avec détection de piétons ne fonctionne pas. Dans ce cas, seulement les avertissements visuels et sonores fonctionnent.

Le témoin d'avertissement (orange) du système de freinage d'urgence automatique avec dispositif de détection de piétons HORS FONCTION s'allume.

Mesures à prendre :

Lorsque système de contrôle dynamique du véhicule est en fonction, le système de freinage d'urgence automatique avec dispositif de détection de piétons se réactive de façon automatique.

Défaut du système

Lorsque le système de freinage d'urgence automatique avec dispositif de détection de piétons ne fonctionne pas correctement, il se désactive automatiquement, un carillon retentit, le témoin d'avertissement du système de freinage d'urgence automatique avec dispositif de détection de piétons (orange) s'allume et le message d'avertissement [Défaut du système] s'affiche à l'écran multifonction.

Mesures à prendre

Si le témoin d'avertissement (orange) s'allume, stationnez le véhicule dans un endroit sûr, coupez le moteur et redémarrez-le. Si le témoin d'avertissement continue de s'allumer, faites vérifier le système de freinage d'urgence automatique avec dispositif de détection de piétons.

Nous vous recommandons de vous rendre chez un concessionnaire NISSAN pour cet entretien.

Entretien du système

Renseignements de base

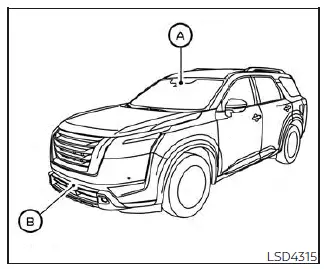

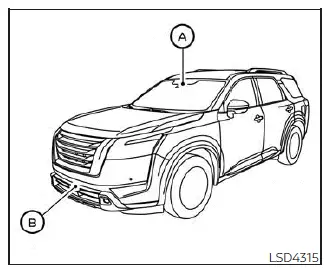

Le capteur de radar se trouve à l'avant du véhicule B. La caméra se trouve sur la partie supérieure du pare-brise A.

Pour que le système de freinage d'urgence automatique avec dispositif de détection de piétons fonctionne correctement, observez les précautions suivantes :

• Gardez toujours les zones du capteur du pare-chocs avant et du pare-brise propres.
• Évitez de frapper ou d'endommager les zones autour des capteurs (p. ex., pare-chocs, pare-brise).
• Ne couvrez pas, n'apposez pas d'autocollants et n'installez pas d'accessoires à proximité des capteurs. Cela pourrait bloquer les signaux du capteur ou entraîner une panne ou une défectuosité du capteur.
• Ne fixez pas d'objets métalliques à proximité du capteur du radar (grille de protection, etc.). Ceci pourrait entraîner la panne ou une défectuosité du capteur.
• Ne placez pas de matériau réfléchissant, comme du papier blanc ou un miroir, sur le tableau de bord. Le reflet des rayons du soleil peut nuire à la capacité de détection de la caméra.
• Ne tentez pas de modifier, de retirer ou de peindre le pare-chocs avant. Avant de personnaliser ou de restaurer le pare-chocs avant, nous vous recommandons de visiter un concessionnaire NISSAN.

Déclaration de fréquence radio

Aux États-Unis

Ce dispositif est conforme à l'article 15 des règlements de la FCC.

Son utilisation est soumise aux deux conditions suivantes :

1. Ce dispositif ne doit causer aucune interférence nuisible, et

2. Ce dispositif doit pouvoir accepter toutes les interférences, y compris celles qui peuvent l'activer de façon inopinée.

Toutes modifications apportées à cet équipement qui ne sont pas expressément homologuées par Robert Bosch GmbH peuvent annuler l'autorisation de la FCC de faire fonctionner cet équipement.

Cet appareil a été vérifié et s'est révélé conforme aux normes applicables aux appareils numériques de catégorie A, en vertu de la section 15 des règlements de la FCC. Ces normes sont définies pour fournir une protection raisonnable contre les interférences nuisibles lorsque l'équipement est utilisé dans un environnement commercial. Cet appareil génère, utilise et peut émettre des ondes radioélectriques et, s'il n'est pas installé et utilisé conformément au manuel de directives, peut causer un brouillage radioélectrique nuisible aux communications radio. Le fonctionnement de cet équipement dans une zone résidentielle est susceptible de causer des interférences nuisibles; dans ce cas, l'usager doit corriger les interférences à ses propres frais.

Renseignements sur l'exposition aux radiofréquences conformément à 2.1091/2.1093 et au bulletin 65 de l'OET :

Renseignements sur l'exposition aux émissions de radiofréquences :

Ce dispositif est conforme aux limites d'exposition au rayonnement de la FCC énoncées pour un environnement non contrôlé.

Ce dispositif doit être installé et utilisé en maintenant une distance minimale de 20 cm entre la source d'émission et votre corps.

L'émetteur ne doit pas être placé aumême endroit qu'une autre antenne ou un autre émetteur ni fonctionner de concert avec ces appareils.

Au Canada

Avertissement juridique pour l'équipement de RF : Cet appareil contient des émetteurs/ récepteurs exempts de licence qui sont conformes aux normes RSS d'Innovation, Sciences et Développement économique Canada. Son utilisation est soumise aux deux conditions suivantes : (1) Ce dispositif ne doit causer aucune interférence. (2) Ce dispositif doit pouvoir accepter toutes les interférences, y compris celles qui pourraient l'activer de façon inopinée.

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) L'appareil ne doit pas produire de brouillage; (2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.
